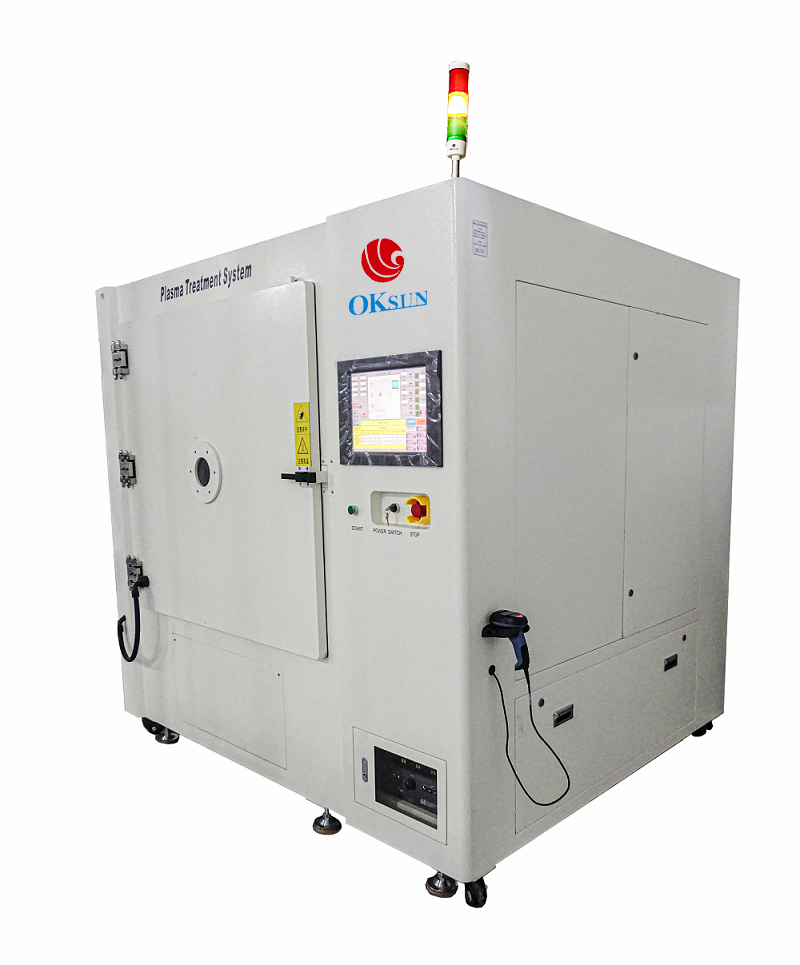

真空等离子清洗机通过其独特的工作原理来激活芯片表面。具体来说，其激活芯片表面的过程可以概述为以下几个步骤：
真空环境建立：首先，将待清洗（或需要表面活化的）芯片放置在真空室内。通过抽取真空泵将室内空气抽出，从而建立真空环境。这一步是为了确保等离子体的形成和工作能够在无气体环境中进行。
等离子体形成：当真空达到一定程度后，通过放电电源在真空室内产生高频高压电场。在电场的作用下，气体分子发生电离，产生电子和离子。这些电子和离子就是等离子体的组成部分。
离子与芯片表面反应：在等离子体的作用下，高能离子与芯片表面发生碰撞和反应。这些反应能够去除芯片表面的污染物和氧化层，形成新的活性表面。同时，等离子体中的气体（如氧气、氮气、氩气等）也可能与芯片表面发生化学反应，形成新的化合物或涂层，进一步改变表面的化学性质和物理特性。
表面活化：经过上述步骤的处理，芯片表面被成功激活。新的活性表面不仅提高了芯片表面的附着力，还使其更易于进行后续的沉积、蚀刻等工艺步骤。此外，表面改性还可能提高芯片的导电性能、耐腐蚀性和耐磨性等。
总的来说，真空等离子清洗机通过其独特的等离子体处理技术，可以有效地激活芯片表面，提高芯片的性能和可靠性。在半导体制造过程中，使用真空等离子清洗机进行表面活化处理已成为一种重要的工艺手段。
